什麼是矽光子？為什麼 AI 晶片快被熱死了？矽光子是唯一的物理救星

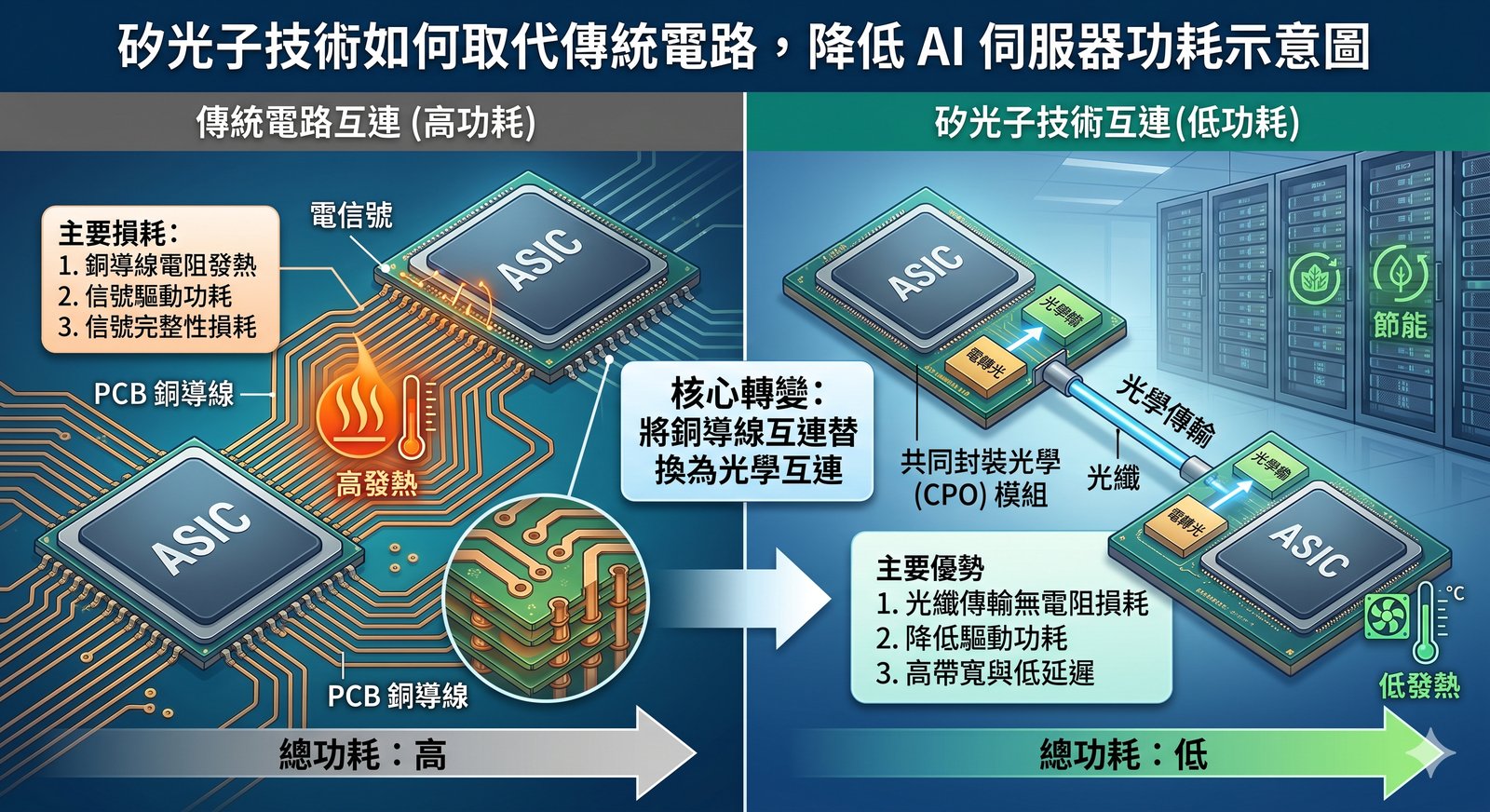

矽光子（Silicon Photonics）是一種將「電路」與「光路」整合在矽晶圓上的技術，核心目的是解決 AI 算力的「散熱牆」與「傳輸牆」問題。 隨著 NVIDIA Blackwell 等頂級晶片單價突破 200 萬台幣，傳統銅導線在高速傳輸下會產生巨大熱能並導致訊號衰減。
矽光子改用「光」來傳資料，能讓速度提升 10 倍以上，同時功耗降低 50%，是 2026 年 AI 進入量產元年的技術標配。
拆解 CPO 黑盒子：為什麼輝達與台積電非它不可？

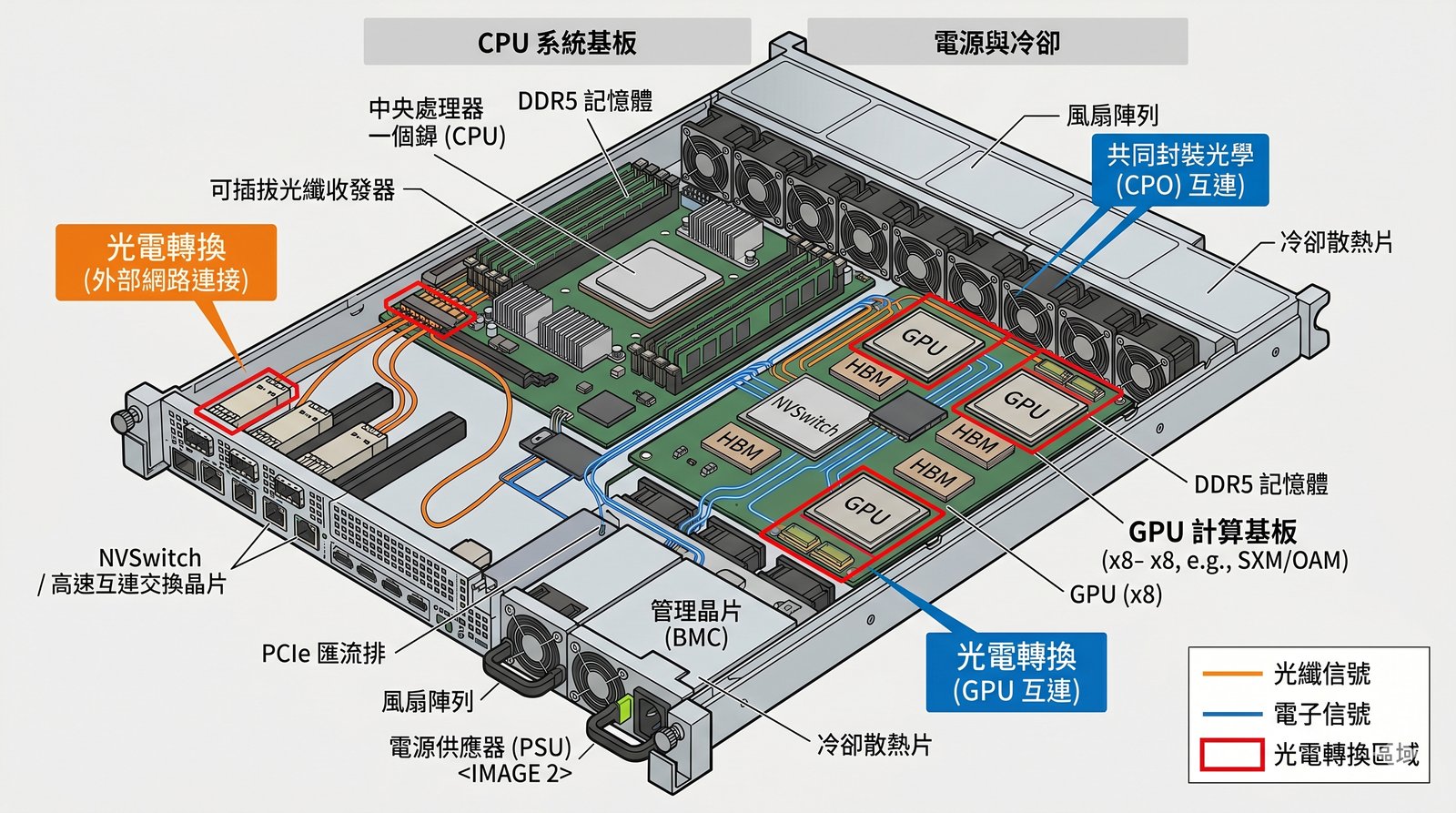

CPO（共同封裝光學）是將交換晶片與矽光子引擎直接封裝在一起的技術，解決了光電轉換的空間極限。
過去零件是分開的，訊號跑太遠會變弱；現在台積電要把它們「黏」在一起。這項技術最大的挑戰在於生產線需扛過 260 度 的回焊高溫，且對準精度要達到奈米級。若沒有台灣供應鏈的精密加工，輝達（Nvidia）與博通（Broadcom）設計出的超強晶片將面臨「有腦袋（運算快）、沒血管（傳輸慢）」的窘境。
矽光子軍火庫：台灣 5 家「救火隊」關鍵地位分析
要支撐起這場 AI 革命，台灣這 5 家公司掌握了全球最關鍵的零件與技術護城河：
1. 光源心臟（材料層）：聯亞 (3081)
聯亞 (3081) 是全球極少數能大規模生產「磷化銦 (InP) 磊晶片」的專家。 矽晶圓本身不會發光，必須靠聯亞提供的特殊材料。作為美國大廠 Coherent 的核心夥伴，聯亞掌握了光學訊號最源頭的「材料純度」。沒有聯亞，這台 AI 跑車根本發不動引擎。
2. 精密連接（入口層）：上詮 (3363)
上詮 (3363) 的 ReLFACon 技術解決了光纖如何「耐高溫」並精準接入晶片的難題。 在台積電的封裝製程中，上詮負責造出那個「交流道入口」。他們能讓光纖在奈米等級的精度下，牢牢焊在晶片上且不被 260 度的高溫烤焦，這是目前進入台積電供應鏈最深的廠商。
3. 外部電池盒（光源層）：光聖 (6442)
光聖 (6442) 專攻「外部雷射源 (ELS)」封裝。 因為雷射元件怕熱，若直接焊在燙手的 GPU 旁邊很容易壞掉。光聖的技術是把雷射源做成「獨立盒子」，插在機櫃外，壞了隨時更換。這種「插拔式」的高階封裝，深獲 Google、微軟等 CSP 大戶青睞。
4. 交通疏導（傳輸層）：波若威 (3163)
波若威 (3163) 是光纖網絡的「交通指揮官」。 當 AI 資料流量提升到 1.6T 甚至是 3.2T 時，機櫃內的光纖密度會高到嚇人。波若威製作的高密度跳線與分波器，能確保訊號在成千上萬顆 GPU 之間流動時不會產生「血栓」，是博通（Broadcom）交換器晶片最依賴的基礎設施。
5. 總建築師（系統封裝層）：日月光 (3711)
日月光 (3711) 透過 VIPack 平台，負責最後也最難的「異質整合」組裝。 台積電做大腦（核心矽光子引擎），而後段繁重的組裝與光電測試則由日月光接手。當 2026 年矽光子正式放量，這種專業分工將讓日月光從傳統封測廠轉型為「AI 系統總組裝廠」。
台灣矽光子 5 強產業定位表（表格如下）。
廠商 | 關鍵地位 | 技術優勢 |
聯亞 (3081) | 光源材料 | 全球 InP 磊晶代工領先者 |
上詮 (3363) | 精密連接 | ReLFACon 技術與台積電合作最深 |
光聖 (6442) | 外部光源 | ELS 外部雷射源封裝，CSP 客戶首選 |
波若威 (3163) | 傳輸分流 | 高密度光纖組件，掌握 1.6T 規格 |
日月光 (3711) | 系統封裝 | VIPack 異質整合，AI 總組裝廠 |
專家觀點：2026 年量產元年的投資邏輯
投資矽光子概念股，必須區分「題材期」與「獲利期」。 從學術與產務角度看，目前多數公司正處於送樣與技術驗證的末端。2026 年才是真槍實彈的營收爆發年。富程研究團隊建議投資人應關注：
- 1.6T 規格的普及率：這是矽光子的強制性需求門檻。
- 良率回饋：特別是上詮與日月光在台積電供應鏈中的測試進度。
